Модуль внешнего байпаса EBM-10/31-WTL-1T для ИБП серии ST 10 кВА (3:1)

для ИБП ST3110L/ ST3110SL
Модули внешнего байпаса Штиль серии EBM (External Bypass Module), разработанные для однофазных (трехфазный вход, однофазный выход) ИБП серии ST мощностью 10 кВА, предназначены для организации ручного, безразрывного переключения нагрузки с инвертора ИБП на входную сеть, что позволяет проводить настройку, сервисное обслуживание и замену источника бесперебойного питания без прекращения подачи электропитания к подключённому оборудованию. Модули внешнего байпаса серии EBM для данной серии ИБП выпускаются в настенном исполнении.

Описание режимов работы модулей внешнего байпаса серии EBM

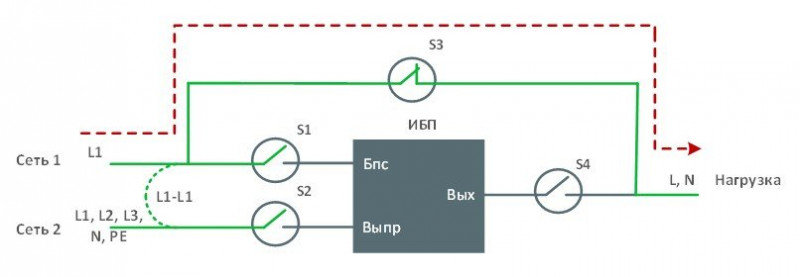

Все модели модулей внешнего байпаса разработаны специально для ИБП с трехфазным входом и однофазным выходом, оснащенных отдельным вводом для подключения цепей байпаса, и имеют два независимыми ввода для подключения внешних источников питания (см. схемы ниже): «Сеть 1» подключается в цепи питания автоматического электронного байпаса ИБП, а «Сеть 2» подключается к цепи питания выпрямителей ИБП. При отсутствии необходимости в подключении двух внешних источников питания, между входами устанавливается перемычка L1-L1.

Модули внешнего байпаса имеют три режима работы: ИБП, СЕРВИС и ОБХОД, для каждого из которых характерно определённое состояние контактов S1, S2, S3 и S4.

режим ИБП: нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающим сетям Сеть 1 и Сеть 2 (контакты S1, S2, S4 замкнуты, а S2 разомкнут).
Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на Сеть 1.

режим СЕРВИС: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающим сетям Сеть 1 и Сеть 2. ИБП работает на холостом ходу (контакты S1, S2, S3 замкнуты,
Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.

режим ОБХОД: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S3 замкнут, а S1, S2 и S4 разомкнуты).
Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.

Особенности:

«Сухие» сигнальные контакты состояния коммутационных элементов для дистанционного контроля выбранного режима работы (опционально).
Структурная схема байпаса с основными элементами управления и светодиодной индикацией на фронтальной стороне модуля (светящиеся светодиодные индикаторы показывают наличие напряжения в цепях модуля внешнего байпаса).
Поддержка использования резервного независимого энерговвода, подключённого к отдельному входу автоматического байпаса ИБП.
Удобное переключение режимов работы поворотом ручки кулачкового переключателя.
Разъемы подключения кабелей электропитания сконфигурированы аналогично разъемам ИБП, что упрощает процесс подключения.
Комплектация:
Кабель нагрузки Т-Т-1-6x10 (1 шт.), кабель нагрузки Т-Т-1-2x10 (1 шт.), руководство по эксплуатации (1 шт.).

Общие характеристики
Исполнение настенное (wall)
Тип входной сети трехфазная пятипроводная (L1, L2, L3, N, PE)
Номинальное входное напряжение, В 380/220
Номинальная входная частота, Гц 50
Время переключения (в режим ОБХОД), мс 0
Светодиодные индикаторы (наличие напряжения), шт. 7
Отдельный ввод для электронного автоматического байпаса да
Переключение режимов работы трехпозиционный многосекционный переключатель
Коммутация нейтрального проводника да
Количество энерговводов 1

Подключение
Входное подключение
клеммы
Выходное подключение
автоматы 1хС40, 1хС32, 1хС20, 3хС10, 2хС6
Рекомендованный автомат на внешнем РЩ
С80, провод: 16 мм2
Способ подключения зарядного устройства
или сервисных потребителей клеммная колодка

Эксплуатационные характеристики
Диапазон рабочей температуры, 0С от 0 до 50
Диапазон температуры хранения,0С от -60 до 50
Относительная влажность, % от 0 до 98 (без конденсата)

Бренд Штиль
Модель EBM-10/31-WTL-1T
Номинальное входное напряжение, В 380/220
Номинальная входная частота, Гц 50
Исполнение настенное
Размер без упаковки (ШхВхГ), мм 470x470x170
Масса, кг 9
