Однофазный ИБП переменного тока ШТИЛЬ настенный 1,0 кВА SW1000SL (встроенные батареи)

Настенные ИБП «Штиль» серии SW-SL 1 кВА
ИБП «Штиль» серии SW-SL мощностью 1 кВА представляют собой однофазные ИБП двойного преобразования (топология «on-line») настенного исполнения.
Данные решения были разработаны специально для обеспечения непрерывного электроснабжения отопительного оборудования (газовых котлов, циркуляционных насосов и т. п.). Однако они также являются идеальным решением для обеспечения бесперебойного электропитания и другого ответственного оборудования в квартирах, коттеджах, загородных домах и офисах: систем водоснабжения и очистки воды, сетей охранной сигнализации и видеонаблюдения, аудио- и видеотехники, ПК, периферийного компьютерного оборудования и т. д.

Конструктивное исполнение

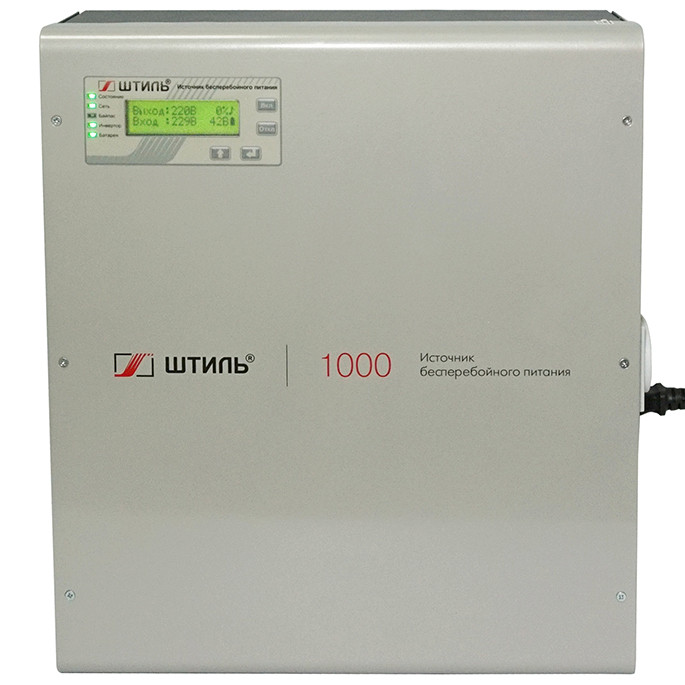

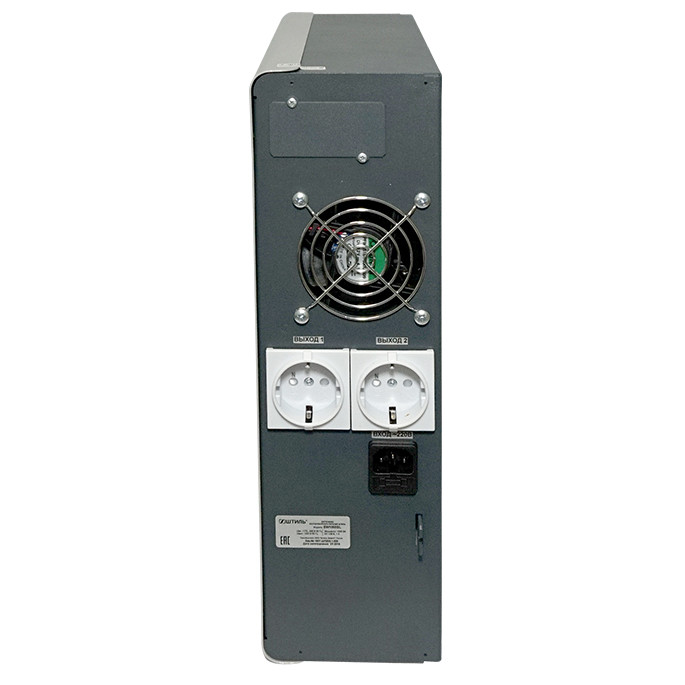

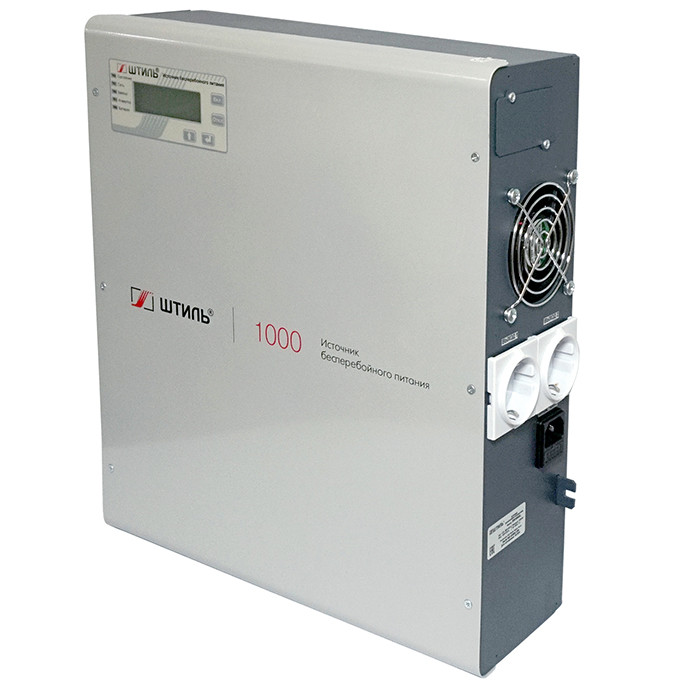

ИБП «Штиль» серии SW-SL имеют удобное настенное исполнение, оснащены панелью управления с ЖК-дисплеем и LED-индикаторами, системой принудительного вентиляторного охлаждения (с адаптивной скоростью вращения), выходными EURO розетками (2 шт.), коммуникационными интерфейсами для организации мониторинга (опционально). Изделия укомплектованы встроенными аккумуляторными батареями емкостью 9 Ач (12 В, 3 шт.) и встроенным зарядным устройством (ток 1 А).

Схема построения и её основные преимущества
ИБП выполнены по современной технологии «on-line», принцип которой заключается в преобразовании переменного тока в постоянный и его последующей регенерации обратно в переменный. При таком режиме аккумуляторные батареи включены в работу постоянно, следовательно, переход нагрузки на питание от аккумуляторов происходит мгновенно, что недоступно для резервных и линейно-интерактивных ИБП, имеющих ненулевое время переключения.

Кроме того, благодаря такому принципу преобразования выходное напряжение не подвержено влиянию колебаний входного напряжения, что позволяет за счёт непрерывного регулирования поддерживать высокую точность стабилизации и идеальную синусоидальную форму выходного напряжения в широком диапазоне колебаний и скачков входного напряжения (90 – 295 В).

Автономная работа
Данные модели оснащены встроенными аккумуляторными батареями и встроенным зарядным устройством (ток 1 А). Встроенные АБ гарантируют стандартное минимальное время автономной работы (до 6 мин при 100% нагрузке). Подключение дополнительного внешнего батарейного модуля серии BM (англ. Battery Module) позволяет увеличить время автономной работы до 45 мин при 100% нагрузке.

Высокая надежность

«on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение);
Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 90-295 В;
Коррекция входного коэффициента мощности;
Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor);
Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений;
Совместимость в работе с дизель генераторными установками (ДГУ);

Функциональность
Панель управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК;
Возможность установки пользователем выходного напряжения 220/230/240 В;
Широкие возможности локального и удаленного мониторинга и управления ИБП:
RS-232;
USB;
«сухие» контакты;
Ethernet (поддержка протоколов SNMP/SMTP и др.);
ПО для мониторинга.
Плавный пуск;

Повышенная эксплуатационная готовность
Встроенные аккумуляторные батареи обеспечивают до 6 мин времени автономной работы (при 100% нагрузке);
Возможность обеспечения требуемого времени автономной работы за счет подключения внешних АБ;
Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по "средней" точке как дополнительные опции);
Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети);
Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока
Самодиагностика при запуске устройства и во время работы;
Встроенный автоматический байпас;

Энергоэффективная работа
Выходной коэффициент мощности 0,9 гарантирует эффективное питание мощных нагрузок;
Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2,5 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания;
КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение;
Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы;
Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания;
Интеллектуальная работа вентилятора обеспечивает регулировку скорости вращения вентилятора в зависимости от уровня нагрузки, что позволяет существенно увеличить срок службы вентиляторов, а также уменьшить уровень шума.

Дополнительно в комплекте с ИБП SW1000SL можно заказать:
Батарейный модуль BM-36-18 с АКБ;
Батарейный модуль BM-36-27 с АКБ;
Панель управления и интерфейсы

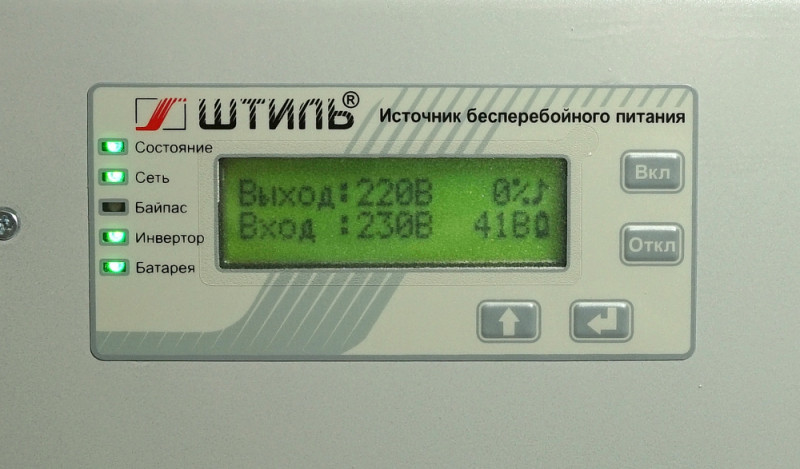

ЖК-дисплей со светодиодной индикацией отображение рабочего состояния системы и основных параметров, настройка ИБП, 4 кнопки управления, индикаторы: состояние, сеть, байпас, инвертор, батареи
RS-232 протокол Megatec (опция, необходима установка платы расширения интерфейсов RS-232/Dry Contacts)
USB порт протокол Штиль (опция, необходима установка платы расширения интерфейсов IC- SNMP/WEB)
Непрограммируемые "сухие" контакты 3 шт., настроены как нормально закрытые на следующие аварии: общая авария, работа в режиме "байпас", работа от АКБ/отсутствие АКБ (опция, необходима установка платы расширения интерфейсов RS-232/Dry Contacts)
Программируемые "сухие" контакты опция, необходима установка платы расширения интерфейсов IC- SNMP/WEB
Ethernet протоколы SNMP/Штиль (опция, необходима установка платы расширения интерфейсов IC- SNMP/WEB)
Порт аварийного дистанционного отключения ИБП (EPO) есть

Время автономной работы ИБП Штиль серии SW-SL 1 кВА от встроенных АБ в зависимости от уровня нагрузки (от 10 до 100%):

Выходная мощность, Вт Время работы от АБ, мин
100 90
200 40
300 25
400 18
500 14
600 11
700 10
800 8
900 6

Бренд Штиль
Модель SW1000SL
Топология on-line
Максимальная выходная мощность, кВА/кВт 1,0/0,9
Количество фаз, вход 1
Количество фаз, выход 1
Номинальное входное напряжение, В 220
Диапазон входного фазного напряжения, В 90-295
Номинальная входная частота, Гц 50
Диапазон входной частоты, Гц 45-55
Номинальное выходное напряжение, В 220/230/240 (по умолчанию - 220)
Стабилизация выходного напряжения, % ±2
Номинальная выходная частота, Гц 50
КПД, % 95
Допустимая перегрузка 105-130% - в течение 60 с; 130-150% - в течение 1 с; более 150% - 0,2 сек с последующим переключением на байпас
Коэффициент мощности 0,99
Форма выходного напряжения синусоидальная
Номинальное напряжение АБ, В 36
Максимальный зарядный ток, А 1
Емкость АБ, А*ч 9
Количество устанавливаемых АБ, шт. 3
Время автономной работы для полной нагрузки, мин 6
Время автономной работы для 50% нагрузки, мин 18
Исполнение настенное
Размер без упаковки (ШхВхГ), мм 379х357х116
Размер в упаковке (ШхВхГ), мм 400x430x180
Масса, кг 16
Масса в упаковке, кг 17
Степень защиты IP20
Диапазон температуры окружающей среды, °С +5 ... +40
Диапазон температуры окружающей среды при транспортировке и хранении, °С 0 ... +40
Относительная влажность воздуха, % 95
Гарантийный срок, мес 24
